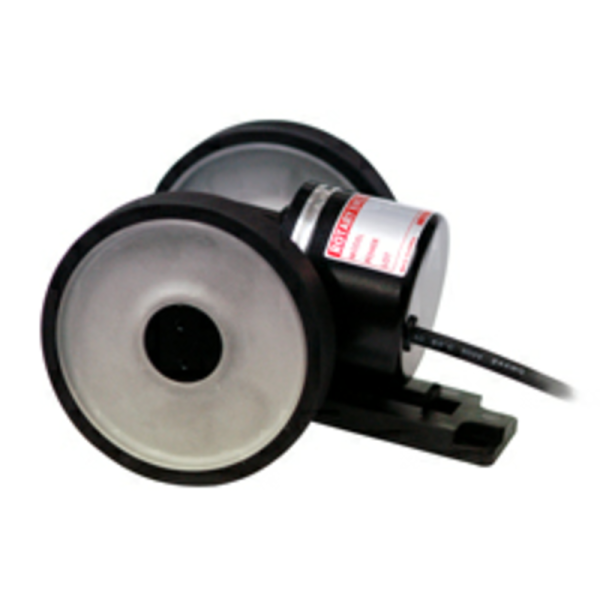

Name: PSC-MC-ABZ-T-24 ENCODER 1 PULSOxmm RUEDA 250mm 500PPR | Instrutec - Automatización y Seguridad Industrial
SKU: 10551

PSC Codificador rotativo tipo rueda

– Estructura de detección de tipo rueda adecuada para la medición
de longitud y velocidad
– Diversos rangos de medición (6 tipos)
– Precio económico
– Estructura de instalación sencilla

Especificación

Modelo		PSC-□□- □□-N-□	PSC-□□- □□-O-□	PSC-□□- □□-T-□
Tipo de salida		Salida de voltaje NPN	Colector abierto NPN	Salida del tótem
Apariencia
Especificación eléctrica	Fase de salida	Salida de fase A, B (PSC-MA, YA), el resto son salida de fase A, B, Z
	Diferencia de fase de la salida	Diferencia de fase entre la fase A y la fase B: T/4 ± T/8 (1 ciclo de la fase A = T)
	Respuesta máxima	100 K㎐
	Voltaje de alimentación	5 – 12 V CC (±5 %), 12 – 24 V CC (±5 %)
	Consumo de energía	60 ㎃ máx.
	Tipo de conexión	Cable de tipo extendido
	Salida de control	• Tensión de carga: 30 V máx. • Corriente de carga: 30 kA máx. • Tensión restante: 0,4 V máx.		• BAJO – Corriente de carga: 30 mA máx. – Tensión restante: 0,4 V máx. • ALTO – Corriente de carga: 10 mA máx. – Voltaje restante: Voltaje de alimentación -1,5 V mín.
	Velocidad de respuesta	1 m máx. (Longitud del cable: 1,5 m, corriente de hundimiento = 30 kJ)
Especificación mecánica	Par de arranque	200 gf·m (19.600 u N·m) máx.
Especificación mecánica	momento de inercia del eje	5.000 rpm
Resistencia de aislamiento		500 MΩ mín. (Entre todos los terminales y la carcasa)
Rigidez dieléctrica		500 V CA (entre todos los terminales y la carcasa durante 1 minuto a 50 Hz)
Resistencia a la vibración		10 – 55 ㎐ (para un ciclo de 1 minuto), ancho de amplitud doble: 1,5 ㎜, en cada dirección de X · Y · Z durante 2 horas
Resistencia a los golpes		735 m/s² máx.
Temperatura ambiente		-10 ~ 70 ℃ (sin congelación), Almacenamiento: -25 ~ 85 ℃
Humedad ambiental		35 ~ 85 % HR
Especificación del cable		5 pines, Ø 5,0 mm, longitud 1,5 m (cable apantallado)
Aprobación
Peso		Aprox. 625 g
