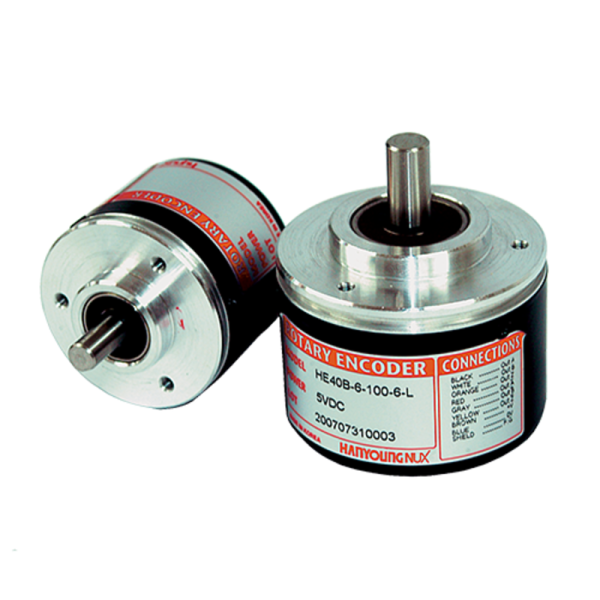

Codificador rotativo de tipo eje

– Tipo incremental
– Amplio rango de voltaje de potencia
– Estructura de instalación sencilla
– Diversas especificaciones de salida

Especificación

Modelo	ÉL□□B -□-□-N-□	ÉL□□B -□-□-O-□	ÉL□□B -□-□-T-□	ÉL□□B -□-□-L-□
Tipo de salida	Salida de voltaje NPN	Salida de colector abierto NPN	Salida del tótem	Salida de accionamiento lineal
Resistencia de aislamiento	Más de 100 kA (basado en 500 V CC mega entre el terminal y la carcasa)
rigidez dieléctrica	800 V CA (entre el terminal y la carcasa a 60 K durante 1 minuto)
Resistencia a la vibración	10 -55 ㎐ (Ciclo de 1 minuto), Ancho de doble amplitud: 1,5 mm, cada dirección X · Y · Z durante 2 horas
Resistencia a los golpes	Ø40 : 490 m/s² Máx. Ø50 : 735 m/s² Máx.
Temperatura ambiente	Temperatura de funcionamiento: -10 ~ 70 °C (sin condensación), Temperatura de almacenamiento: -25 ~ 85 °C
Humedad ambiental	35 ~ 85 % HR
Protección	Protección IP 50 (norma IEC)
Especificación del cable	5P, Ø5,0 mm, Longitud: 1,5 m, Cable blindado (Opción: 2 m, 8 m, 10 m) (Tipo de controlador de línea: 8P, Ø 5,0 mm, Longitud: 1,5 m, Cable blindado)
Aprobación
Peso	Ø40: 170 g Ø50: 200 g
Accesorio	Ø40: Acoplamiento de Ø6,0 o Ø8,0 mm, Ø50: Acoplamiento de Ø8,0 mm, Soporte

señal de salida	Fase A, B, Z		A, B, Z, /A, /B, /Z fase
Diferencia de fase en la salida	Diferencia de fase entre las fases A y B: T/4 ± T/8 (Ciclo de la fase A = T)
Frecuencia de respuesta máxima	300 ㎑
Voltaje de alimentación	5 – 12 V CC /12 – 24 V CC ±5 %		5/12/24 V CC ±5 %
Consumo actual	60 mA máx. (sin carga)
Método de conexión	Cable de tipo extendido
Control producción	Tensión de carga: 30 V máx. Corriente de carga: 30 mA máx. Tensión residual : 0,4 V máx.	* Para bajo Corriente de carga: 30 mA máx. Voltaje restante: 0,4 V máx. * Para alto Corriente de carga: 10 mA máx. Voltaje restante: Tensión de alimentación: -2,5 V mín.	* Para bajo Corriente de carga: 20 mA máx. Voltaje restante: 0,4 V máx. * Para alto Corriente de carga: 20 mA máx. Voltaje restante: 2,5 V mín.
Tiempo de respuesta	1 m Máx. (Longitud del cable: 1,5 m / Consumo: 30 mA)	1 m Máx. (Longitud del cable 1,5 m / sumidero=10 mA)	1 m Máx. (Longitud del cable: 1,5 m / Consumo: 30 mA)

Par de arranque	Ø40: 4 x 10 ^-3 N·m máx. Ø50: 7 x 10 ^-3 N·m máx.
Momento de inercia	Ø40: 4 x 10⁻⁶ ^kg · ㎡ máx. Ø50: 7 x 10⁻⁶ ^kg · ㎡ máx.
Carga admisible del eje	Ø40: Radial: Dentro de 30 N, Empuje: Dentro de 20 N Ø50: Radial: Dentro de 50 N, Empuje: Dentro de 30 N
Revolución máxima permitida	5000 rpm
