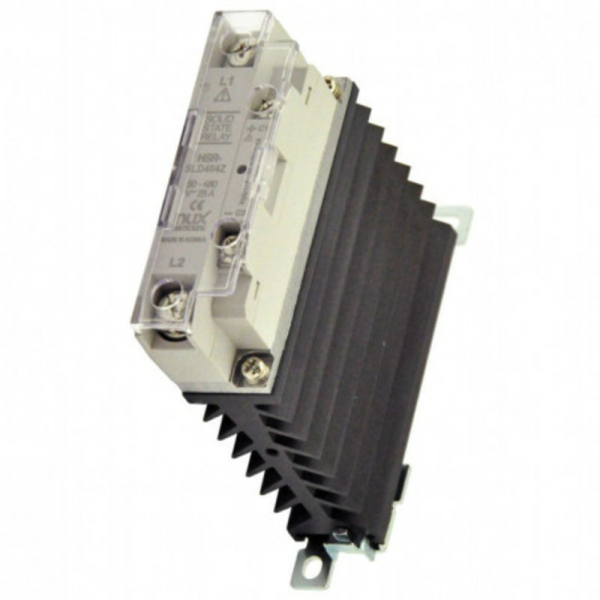

Name: HSR-SLD25HZS SSR A RIEL DIN DC/AC IN:3-32VDC/OUT:90-480VAC 25A NUX | Instrutec - Automatización y Seguridad Industrial
SKU: SSRH25

Serie HSR-SL

Relé de estado sólido monofásico de tipo delgado

– Tipo delgado de 22,4 mm
– Diseño de disipación de calor óptimo, vida útil semipermanente
– Disipador de calor integrado/separado seleccionable
– Método de fijación mediante pernos o riel DIN
– Alto aislamiento entre entrada/salida

▍Especificación

■ Entrada de CC

Modelo	Bajo	HSR- SLD15LR □□	HSR- SLD25LR □□	HSR- SLD40LR □□
	Bajo	HSR- SLD15LZ □□	HSR- SLD25LZ □□	HSR- SLD40LZ □□
	Alto	HSR- SLD15HR □□	HSR- SLD25HR □□	HSR- SLD40HR □□
	Alto	HSR- SLD15HZ □□	HSR- SLD25HZ □□	HSR- SLD40HZ □□
Proceso de dar un título
Peso integrado disipador de calor (con caja)	CE, UL	Aprox. 226 g		Aprox. 266 g

■ Productos con certificación S-MARK (entrada de CC)

Modelo

Bajo

HSR- SLD15LZ □-S

HSR- SLD25LZ □-S

HSR- SLD40LZ □-S

Alto

HSR- SLD15HZ □-S

HSR- SLD25HZ □-S

HSR- SLD40HZ □-S

proceso de dar un título

Peso integrado

disipador de calor (con caja)

S-MARK

Aprox. 226 g

Aprox. 440 g

Aprox. 745 g

■ Entrada de CC Especificaciones comunes

	Voltaje pico (No se repite)	Alto	1200 V
CARGA	Tensión de carga nominal	Bajo	24 – 240 V CA 50/60 Hz
	Tensión de carga nominal	Alto	24 – 480 V CA 50/60 Hz
	Voltaje pico (No se repite)	Bajo	1200 V
	Corriente de carga nominal		15A	25A	40A
	Corriente de sobretensión de 60 Hz (8,3 ms Sin repetición)	Bajo	170A	260A	420A
	Corriente de sobretensión de 60 Hz (8,3 ms Sin repetición)	Alto	170A	250A	370A
	Corriente de sobretensión de 50 Hz (10 ms Sin repetición)	Bajo	160A	250A	400A
	Corriente de sobretensión de 50 Hz (10 ms Sin repetición)	Alto	160A	230A	350A
	Corriente de fuga		Menos de 20 mA
	Caída de tensión de encendido de salida		Menos de 1,6 V (RMS)
APORTE	Tensión nominal		5 – 24 V CC
	Rango de tensión de funcionamiento (Voltaje de encendido)		4 – 32 V CC
	Voltaje de retorno (voltaje de apagado)		Menos de 3 V
	Impedancia		Menos de 4 kΩ
	Consumo actual		Método de corriente constante: Menos de 14 mA
Tiempo de respuesta			1/2 ciclo + 1 ms máximo. (Tipo «R» inferior a 1 ms)
Resistencia aislante			500 V CC, 100 MΩ (Entre la entrada/salida y el caso)
Rigidez dieléctrica			2500 V CA (durante 1 minuto a 60 K)
Tensión nominal de resistencia al impulso (Uimp)			2.500 V
Resistencia a la vibración			10 – 55 Hz, método de corriente constante: 1,5 mm, dirección de cada eje X·Y·Z durante 2 horas
Resistencia a los golpes			1000 m/s², X·Y·Z cada eje 3 veces
Temperatura de almacenamiento			-30 ~ 90 ℃
Temperatura ambiente			-30 ~ 80 ℃ (sin condensación)
Humedad ambiental			45 ~ 85 % HR
Grado de nivel de contaminación			Nivel 2
par de apriete del perno			Terminal de entrada: 0,5 Nm / Terminal de salida: 2,5 Nm
Uso			Carga resistiva
Extracción de la placa calefactora de peso (con caja)			Aprox. 94 g

■ Entrada de CA

Modelo		Bajo	HSR- SLA15LR □□	HSR- SLA25LR □□	HSR- SLA40LR □□
		Bajo	HSR- SLA15LZ □□	HSR- SLA25LZ □□	HSR- SLA40LZ □□
		Alto	HSR- SLA15HR □□	HSR- SLA25HR □□	HSR- SLA40HR □□
		Alto	HSR- SLA15HZ □□	HSR- SLA25HZ □□	HSR- SLA40HZ □□
CARGA	Tensión de carga nominal	Bajo	24 – 240 V CA 50/60 Hz
	Tensión de carga nominal	Alto	24 – 480 V CA 50/60 Hz
	Voltaje pico (No se repite)	Bajo	1200 V
	Voltaje pico (No se repite)	Alto	1200 V
	Corriente de carga nominal		15A	25A	40A
	Corriente de sobretensión de 60 Hz (8,3 ms Sin repetición)	Bajo	170A	260A	420A
	Corriente de sobretensión de 60 Hz (8,3 ms Sin repetición)	Alto	170A	250A	370A
	Corriente de sobretensión de 50 Hz (10 ms Sin repetición)	Bajo	160A	250A	400A
	Corriente de sobretensión de 50 Hz (10 ms Sin repetición)	Alto	160A	230A	350A
	Corriente de fuga		Menos de 20 mA
	Caída de tensión de encendido de salida		Menos de 1,6 V (RMS)
APORTE	Tensión nominal		100 – 240 V CA 50/60 Hz
	Rango de tensión de funcionamiento (Voltaje de encendido)		90 – 264 V CA 50/60 Hz
	Voltaje de retorno (voltaje de apagado)		Menos de 50 V
	Impedancia		Menos de 40 kΩ
	Consumo actual		Menos de 14 mA
Tiempo de respuesta			1/2 ciclo + 1 ms máximo. (Tipo «R» inferior a 1 ms)
Resistencia aislante			500 V CC, 100 MΩ (Entre la entrada/salida y el caso)
Rigidez dieléctrica			2500 V CA (durante 1 minuto a 60 K)
Tensión nominal de resistencia al impulso (Uimp)			2.500 V
Resistencia a la vibración			10 – 55 Hz, método de corriente constante: 1,5 mm, dirección de cada eje X·Y·Z durante 2 horas
Resistencia a los golpes			1000 m/s², X·Y·Z cada eje 3 veces
Temperatura de almacenamiento			-30 ~ 90 ℃
Temperatura ambiente			-30 ~ 80 ℃ (sin condensación)
Humedad ambiental			45 ~ 85 % HR
Grado de nivel de contaminación			Nivel 2
par de apriete del perno			Terminal de entrada: 0,5 Nm / Terminal de salida: 2,5 Nm
Uso			Carga resistiva
proceso de dar un título
Disipador de calor integrado de peso (con caja)			Aprox. 226 g		Aprox. 266 g
Extracción de la placa calefactora de peso (con caja)			Aprox. 94 g
