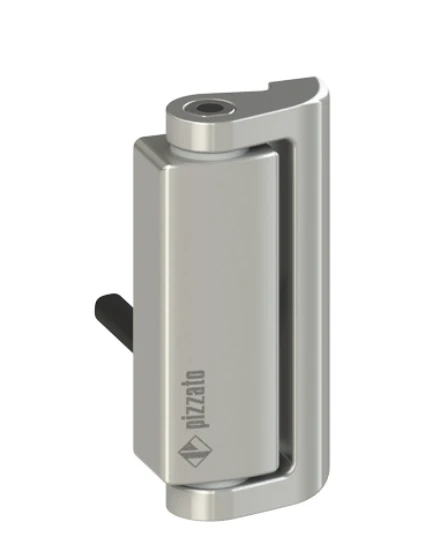

Interruptor de Bisagra HP-AA050F-5PN
Bisagra de seguridad 1no+2nc. Largo cable 5mts. Cuerpo Metalico. Pizzato Modelo: HP-AA050F-5PN
HP AA050F-5PN
Safety hinge switch
General features
Protection degree:
IP67 according to EN 60529 and IP69K according to ISO 20653
Housing:
Metal body, cable output from back (100×45 mm movable part)
Contact block:
1NO+2NC snap action (50F)
Type of cable or connector:
PVC cable, 7×0.5 mm²
Positive opening:
Yes
La Pizzato HP AA050F-5PN es una bisagra de seguridad con interruptor integrado, fabricada por la marca italiana Pizzato Elettrica. Está diseñada específicamente para monitorear la apertura de puertas, cubiertas o resguardos de protección en maquinaria industrial, garantizando la seguridad en el entorno de trabajo.
Este modelo destaca por sus características técnicas y de construcción:
⚙️ Características Técnicas Principales
-
- Bloque de contactos: Configuración 1NA + 2NC de acción rápida (Snap action). Los contactos NC (normalmente cerrados) cuentan con apertura positiva, esencial para aplicaciones de seguridad industrial.
- Carcasa: Cuerpo metálico robusto de alta resistencia.
- Conexión eléctrica: Salida de cable integrado por la parte posterior con una longitud de 5 metros (identificado por el código
-5PN). - Grado de protección: Cuenta con certificación IP67 e IP69K, lo que la hace completamente estanca al polvo y resistente a lavados con agua a alta presión y temperatura.
- Ángulo de operación: Permite un ángulo de rotación de hasta 180° con puntos de conmutación ajustables para regular el momento exacto en que se activa la señal de parada de emergencia.
⚠️ Nota de Instalación Importante
De acuerdo con las especificaciones técnicas del fabricante Pizzato, las bisagras de seguridad de la serie HP deben combinarse exclusivamente con bisagras mecánicas complementarias (sin contactos eléctricos) de la misma marca (series HP o HC). El uso de bisagras de otros fabricantes puede afectar la alineación mecánica del eje y anular las garantías de correcto funcionamiento del sistema de seguridad.
