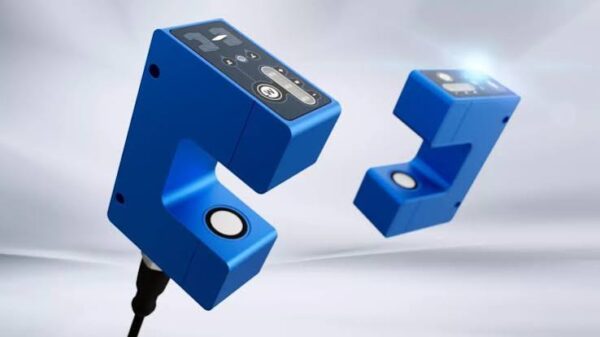

Sensor ultrasónico horquilla Midatec MIDB AP33C12
Sensor ultrasónico Midatec. Tipo Horquilla 30mm. Salida Transistorizada + Analógica, Por conector m12. Modelo: MIDB AP33C12
MidB AP33C12
Control preciso del material en movimiento para garantizar calidad y continuidad en los procesos
El posicionamiento exacto de materiales en movimiento es fundamental en aplicaciones como corte, impresión, etiquetado o empaquetado. Un desajuste de pocos milímetros puede generar scrap, pérdida de tiempo y errores en la producción. Los sensores ultrasónicos Midatec, como MidB y MidL, han sido diseñados para detectar bordes de banda y etiquetas con máxima precisión y fiabilidad.
Sensor MidB
Centrado de banda sin contacto
El sensor MidB utiliza tecnología ultrasónica para detectar el borde de láminas, bandas o film con una resolución extremadamente alta. Su medición sin contacto permite realizar ajustes automáticos de centrado incluso en materiales opacos, reflectantes o con irregularidades. Ideal para mantener el alineamiento en procesos como impresión, termosellado, corte o laminado.
Aplicaciones de centrado de banda y detección de etiquetas
Packaging
- Corrección automática del centrado en líneas de envasado
- Conteo de etiquetas en bobinas de alta velocidad
- Alineación precisa de film y embalaje
Logística y almacenes
- Control de paso de etiquetas en líneas de clasificación
- Garantía de aplicación de etiquetas logísticas (QR, códigos)
- Corrección de banda en sistemas de impresión o empaquetado
Alimentación
- Posicionamiento de bandas en maquinaria de llenado y sellado
- Verificación de etiquetas aplicadas sobre botellas o envases
- Control de material en termoformadoras o etiquetadoras
Farmacia
- Verificación de etiquetas en blísters y cajas
- Control de desvío en bandas de cartón o plástico
- Aseguramiento de impresión en el área correcta del envase
El Midatec es un sensor ultrasónico de horquilla de alto rendimiento diseñado específicamente para la detección y centrado de bandas en procesos industriales.
Este sensor es fabricado por Midatec, una firma especializada en la automatización industrial.
Especificaciones Técnicas Principales
De acuerdo con la documentación técnica de la serie MidB de Midatec, el modelo específico cuenta con las siguientes características:
- Dimensiones de la horquilla: Tiene un ancho de paso de 30 mm y una profundidad de 33 mm.
- Rango de operación: Posee un rango dinámico de 8 mm (±4 mm) para monitorear variaciones de posición del borde del material.
- Tipo de Salida: La nomenclatura AP indica una configuración combinada de Salida Digital PNP + Salida Analógica. Su salida analógica es inteligente y programable de forma automática en tensión o en corriente (detección de carga).
- Principio de funcionamiento: Trabaja mediante un campo ultrasónico emitido entre los dos brazos de la horquilla. Cualquier material (como papel, cartón, film plástico o láminas) que ingrese en la zona sensible atenúa la señal acústica de forma proporcional, permitiendo calcular la posición del borde con altísima precisión.
Interfaz y Configuración
El dispositivo está pensado para una puesta en marcha rápida en entornos de producción:
- Pulsador integrado: Permite calibrar el equipo directamente «in situ», ajustando el punto de trabajo centrado del material y el comportamiento de las rampas analógicas.
- Indicadores LED: Cuenta con tres leds integrados que muestran visualmente la posición en tiempo real del material dentro del rango óptimo de detección.
Es una herramienta estándar en industrias de packaging, impresión, conversión y sistemas de guiado automático donde se requiere corregir la alineación de bobinas o materiales continuos.
