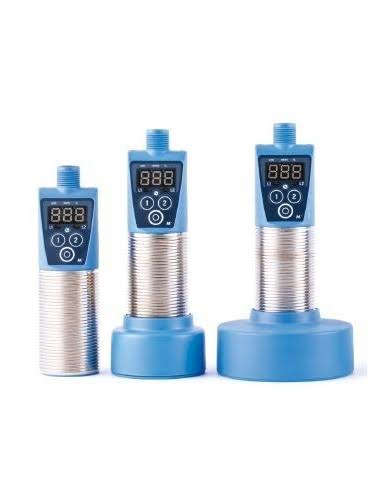

Sensor ultrasónico M30 Midatec MID+ AP130C12
Sensor ultrasónico Midatec. M30 Con Display. Salida Transistorizada + Analógica, Por conector m12. Sn.200…1200mm (Máx. 2000mm) Modelo: MID+ AP130C12
El Midatec Mid+ AP130C12 es un sensor ultrasónico industrial de alta precisión diseñado para la detección y medición de distancias sin contacto en entornos exigentes.
Pertenece a la serie Mid+ del fabricante Midatec.
A continuación se detallan sus características técnicas principales principales:
Especificaciones Técnicas
-
- Cuerpo y Montaje: Formato cilíndrico roscado tipo M30 fabricado en acero inoxidable.
- Rango de Detección: Alcance máximo de hasta 1300 milímetros (1.3 metros).
- Salida Analógica: Seleccionable mediante programación entre corriente (4-20 mA) o voltaje (0-10 V).
- Salida Digital: Tipo PNP.
- Conexión Eléctrica: Conector estándar M12 de 5 pines.
- Grado de Protección: Clasificación IP67, lo que lo hace altamente resistente al polvo, humedad y ambientes industriales agresivos.
Interfaz y Configuración
Este modelo destaca por incorporar un triple display LED y tres pulsadores en la parte posterior. Esta interfaz física permite:
-
- Configurar de forma directa los rangos de la rampa analógica y los puntos de conmutación digital sin requerir software externo.
- Visualizar en tiempo real la medición actual expresada en milímetros (mm), centímetros (cm) o en porcentaje (%) de la rampa configurada.
- Acceder a un menú básico de configuración rápida y a un menú avanzado para la parametrización de filtros acústicos y tiempos de respuesta.
Aplicaciones Comunes
Debido a que la tecnología de ultrasonido mide el tiempo de vuelo de una onda acústica, es inmune a variaciones de color, luz o transparencia del objeto a detectar. Se utiliza habitualmente en:
- Medición de nivel en tanques, silos o depósitos de líquidos y sólidos.
- Control de lazo y tensión de bobinas en maquinaria de empaque (packaging).
- Detección de objetos transparentes (vidrio, botellas, films plásticos) donde los sensores ópticos fallan.
