El código de pieza AT-PR2-A5-D4-ADL-DP corresponde a un convertidor, aislador y distribuidor de señal analógica de la serie AT de la marca taiwanesa ADTEK Electronics.
El desglose técnico de cada sigla dentro del modelo determina las siguientes especificaciones:
- AT: Identifica a la serie de convertidores y aisladores de señal delgados para montaje en riel DIN (perfil de 17.5 mm).
- PR: Tipo de señal de entrada. En esta familia, representa una entrada para señales de proceso analógicas estándar o configuraciones de distribuidor (generalmente lazos de corriente/voltaje como 4~20 mA o 0~10 V).
- 2: Indica que el equipo posee dos salidas analógicas independientes (Dual Output) con aislamiento galvánico completo.
- A5: Precisión estándar de la serie y diseño físico de la carcasa.
- D4: Especificación de los rangos de salida asignados de fábrica para cada uno de los dos canales de salida independientes.
- ADL: Indica el tipo de alimentación auxiliar requerida por el equipo, que para esta variante es de baja tensión, operando en rangos de AC/DC 20~56 V. []
- DP: Opción especial que indica que el convertidor cuenta con funciones programables mediante interruptores DIP (DIP-switch). Esto permite modificar y ajustar manualmente los rangos de señal de entrada y salida directamente en el dispositivo durante el montaje en terreno.
Si necesitas el esquema de conexiones o los pasos para configurar los interruptores DIP de este módulo, indícame qué señales de instrumentación vas a conectar en la entrada y en las salidas.
Descripción

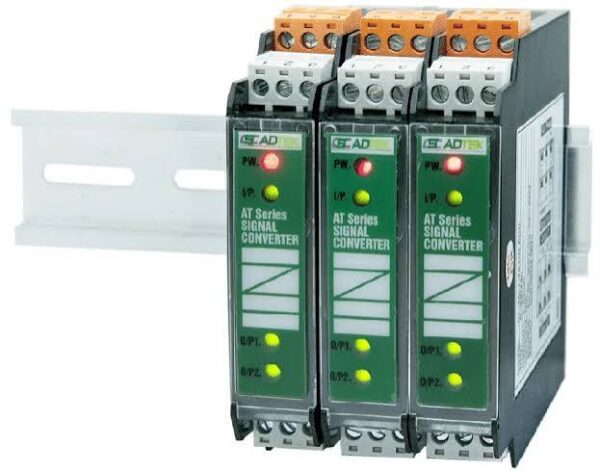

Convertidor de Señal AT-PR Entrada analógica (0/4~20mA / 0~10V) Estas son algunas de las características principales: – Montaje en carril DIN de 35mm – Indicadores LED para el estado de alimentación, entrada y salida – Aislamiento del circuito – Dip-switch de doble salida programable – 0,1% de precisión disponible – Aprobado por RoHS y CE
