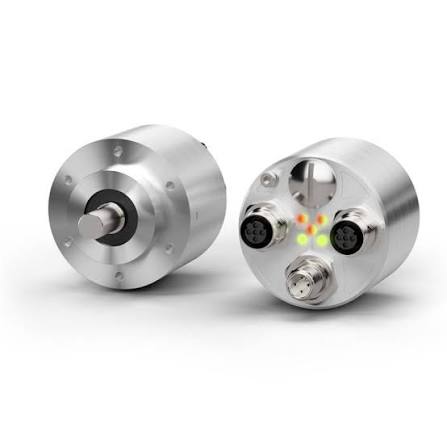

ENCODER ABSOLUTO LIKA EXM58S-13-14-PT4-10-PT-A
ENCODER ABSOLUTO LIKA. CUERPO 58mm EJE 10mm MODELO: EXM58S-13-14-PT4-10-PT-A
El código EXM58S-13-14-PT4-10-PT-A corresponde a un encoder rotativo absoluto multigiro industrial de la marca italiana Lika Electronic.
Este modelo destaca por utilizar tecnología de detección magnética robusta combinada con una interfaz de comunicación Profinet de alta velocidad.
Desglose del Código Técnico
- EXM58S: Serie del encoder absoluto con carcasa estándar de 58 mm de diámetro y diseño de eje saliente macizo (versión S o Solid Shaft).
- 13: Resolución monogiro de 13 bits (equivalente a 8,192 pasos por revolución).
- 14: Resolución multigiro de 14 bits (capaz de contabilizar hasta 16,384 vueltas completas).
- PT4: Interfaz de salida Profinet IO (vía conectores M12).
- 10: Diámetro del eje macizo de 10 mm.
- PT: Salida de conexión orientada de forma axial con conectores industriales.
- A: Código de variante de hardware o brida estándar del fabricante.
Especificaciones Principales
- Grado de Protección: Certificación IP65, resistente al polvo y salpicaduras de agua.
- Velocidad Máxima: Soporta hasta 6,000 rpm.
- Alimentación: Rango de operación flexible de +5Vdc a +30Vdc.
- Tecnología sin batería: Integra un sistema de conteo multigiro basado en Energy Harvesting, lo que elimina los engranajes mecánicos internos y la necesidad de baterías de respaldo.
Descripción
Absolute encoders with Ethernet interfaces
General purpose magnetic multiturn with 13×14 bit
Precise optical version singleturn 18 bit, multiturn 16×14 bit
Axial connector output
Solid and hollow shaft versions
Detalles técnicos
| Output/Interface | Profinet |
| Dimension | ø 58 mm |
| Shaft Ø max. | Solid 12 mm, hollow 15 mm |
| Connections | M12 connectors |
| Resolution | EXO58: 262144 x 1; 65536 cpr x 16384 turns (16 x 14 bit) EXM58: 8192 cpr x 16384 turns; 262144 cpr x 4096 turns |
| Protection | IP65 |
| Shaft rotational speed | 6000 rpm |
| Product status | Active |
