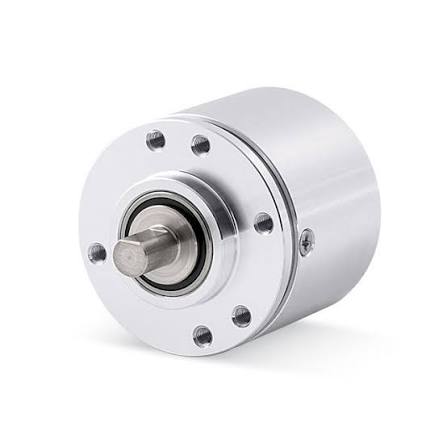

ENCODER INCREMENTAL IQ36-H4-00PRG-ZCW-06-PT-RL020
ENCODER INCREMENTAL PULSOS PROGRAMABLES LIKA. CANALES A,B,Z+NEGADOS. EJE 6mm CUERPO 36mm. IP67.ALIMENTACION 5…30VDC. Cable 2mt 90°. MODELO: IQ36-H4-00PRG-ZCW-06-PT-RL020
El IQ36-H4-00PRG-ZCW-06-PT-RL020 es un encoder rotativo incremental programable de alta precisión fabricado por la marca italiana Lika Electronic.
Este dispositivo se utiliza principalmente en sistemas de automatización industrial para medir con exactitud la velocidad, posición y sentido de giro de un eje mecánico.
🛠️ Especificaciones Técnicas Principales
El código de este modelo desglosa sus características constructivas y eléctricas:
- Serie / Tamaño: IQ36, lo que indica que posee un diámetro de cuerpo compacto y robusto de 36 mm.
- Tipo de Eje: Eje sólido con un diámetro de 6 mm.
- Resolución: Programable desde 1 hasta 16,384 PPR (Pulsos por Revolución) mediante conexión USB.
- Circuito de Salida: Universal (Push-Pull / Line Driver), compatible con voltajes de alimentación desde +5Vdc hasta +30Vdc.
- Señales de Salida: Canales A, B, 0 (Z) más sus señales negadas / complementarias (/A, /B, /0) para alta inmunidad al ruido eléctrico.
- Tipo de Conexión: RL020, que especifica una salida por cable radial de 2 metros de longitud.
- Grado de Protección: Clasificación IP67 (protección completa contra polvo e inmersión temporal en agua).
- Velocidad Máxima: Soporta una velocidad de rotación mecánica de hasta 6,000 rpm.
💻 Parámetros Programables
A través de su interfaz de programación y el software oficial de Lika, puedes ajustar los siguientes parámetros según las necesidades de tu aplicación:
- Número de pulsos por vuelta (resolución).
- Sentido de conteo (horario o antihorario).
- Posición y longitud del pulso de indexación (canal Zero).
