ENCODER INCREMENTAL PULSOS PROGRAMABLES CKQ59-H-PROGZCZ414R

ENCODER INCREMENTAL PULSOS PROGRAMABLES CKQ59-H-PROGZCZ414R

Descargar Informacion Tecnica (PDF)

Añadir a la cotización
SKU: 10812H14 Categoría: Etiquetas: , Marca:

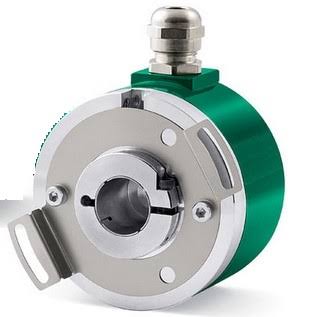

El código CKQ59-H-PROGZCZ414R pertenece a un encoder rotativo incremental programable de alta precisión fabricado por la marca italiana Lika Electronic.
Especificaciones Técnicas del Modelo
Este modelo exacto cuenta con las siguientes características configuradas de fábrica:
  • Tipo de eje: Eje hueco ciego (Blind hollow shaft) de 14 mm de diámetro.
  • Resolución: Programable por software mediante cable USB, con un rango que va desde 1 hasta 16,384 pulsos por revolución (PPR).
  • Canales de salida: Señales completas A, B, Z + invertidos (NEG).
  • Tipo de conexión: Conector industrial M23 de 12 pines con salida a 90° (radial).
  • Grado de protección: Certificación IP65, ideal para entornos industriales con polvo y salpicaduras de agua.
  • Alimentación y electrónica: Circuito de salida universal compatible con sistemas Push-Pull y Line Driver (RS422), operando en un rango de voltaje flexible de 5V a 30V DC.

Aplicaciones Comunes:
Se utiliza principalmente en sistemas de automatización industrial para medir velocidad, sentido de giro y posición en motores eléctricos, transportadores y maquinaria pesada, conectándose directamente a PLCs o variadores de frecuencia.
Si estás buscando un reemplazo o necesitas asistencia técnica para su puesta en marcha, indícame:
  • ¿Necesitas el diagrama de conexiones (pinout) del conector M23?
  • ¿Estás buscando un proveedor local o cotización para este repuesto?
  • ¿Requieres información sobre el software de programación de Lika?

Descripción:

Codificador incremental programable, tamaño 58 mm.
Resolución de 1 a 16384 PPR.
Longitud de índice ajustable de 90 o 180°.
Programable mediante cable USB.
Eje hueco ciego.
Circuito de salida universal.

Detalles técnicos:
Circuito de salida Circuito universal
Diámetro del cuerpo Ø 58 mm
Diámetro del eje máximo 15 mm
Conexiones Salida por cable o conector M12 o M23
Resolución 16384 PPR máx.
Protección IP65
Velocidad de rotación del eje 12000 rpm
Opciones/Particularidades Programable
Estatus del producto Activo
