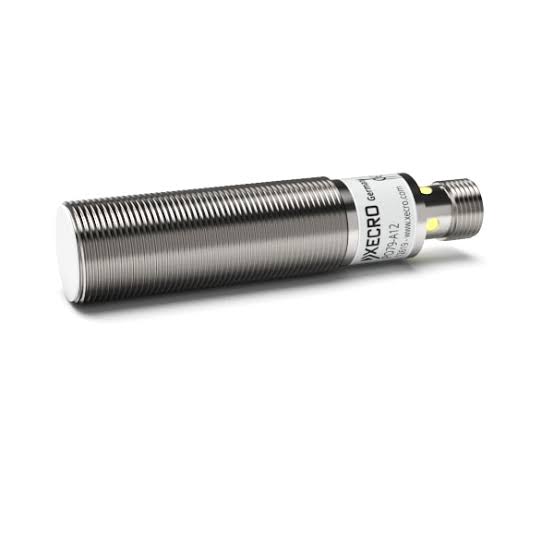

SENSOR ANALOGICO IA18-S10VI420-G12
SENSOR INDUCTIVO ANALOGICO M18 Sn.10mm, 0-10VDC/ 4..20mA XECRO IA18-S10VI420-G12
El código IA18-S10VI420-G12 corresponde a un sensor de proximidad inductivo con salida analógica fabricado por la marca alemana XECRO. Este tipo de dispositivo no solo detecta la presencia de objetos metálicos, sino que mide la distancia exacta hacia ellos de forma proporcional.
Especificaciones Técnicas Clave
-
- Cuerpo / Diámetro: Formato cilíndrico roscado M18 × 1.
- Rango de Medición: 0 a 10 mm.
- Tipo de Montaje: Semi-rasante (semi-flush), lo que permite un montaje casi al ras optimizando el espacio sin perder distancia de detección.
- Configuración de Salida: Doble salida analógica simultánea integrada:
-
- Voltaje: 0…10 V (con resistencia de carga ≥ 10 kΩ).
- Corriente: 4…20 mA (con resistencia de carga ≤ 500 Ω)
-
- Voltaje de Operación: 15…30 VDC.
- Tipo de Conexión: Conector rápido M12 de 4 pines.
- Ancho de Banda: ≤ 300 Hz.
- Temperatura de Trabajo: 0 °C a +70 °C.
Desglose de la Nomenclatura (Modelo)
Para entender cómo se compone el catálogo de la marca, las siglas significan lo siguiente:
-
- IA: Sensor Inductivo Analógico (Inductive Analog).
- 18: Diámetro del cuerpo metálico (M18).
- S: Tipo de montaje semi-rasante (Semi-flush).
- 10: Distancia máxima de detección en milímetros (10 mm).
- VI420: Indica que provee ambas salidas simultáneas, tanto Voltaje (0-10 V) como Corriente en rango estándar de 4 a 20 mA.
- G12: Tipo de conexión mediante el conector universal M12.
Factores de Reducción según el Metal
Al ser un sensor inductivo, su distancia de lectura varía dependiendo de la aleación del objetivo:
- Acero inoxidable (SS): 0.85 veces la distancia nominal.
- Latón (Brs): 0.50 veces la distancia nominal.
- Aluminio (Alu): 0.45 veces la distancia nominal.
