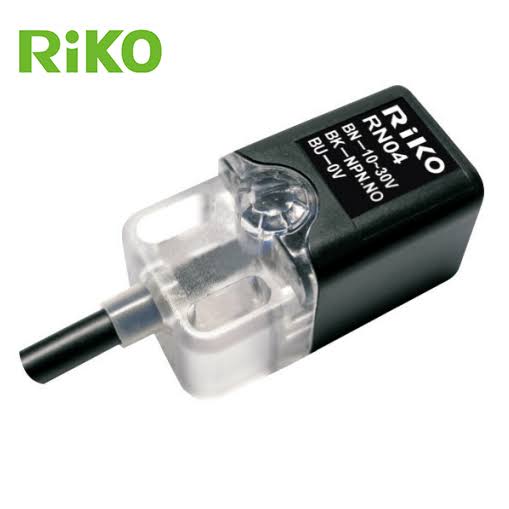

SENSOR INDUCTIVO PNP-NPN RN04-NP
SENSOR INDUCTIVO TIPO BLOQUE RIKO. FORMATO 18x18mm, Sn…4mm, SALIDA PNP-NPN NO/NC, CABLE 2MTS. MODELO RN04-NP
El RN04-NP es un sensor de proximidad inductivo rectangular fabricado por la marca RiKO.
Su característica principal es que se trata de un modelo «4 en 1» programable/configurable, lo que significa que el mismo dispositivo puede funcionar como NPN o PNP, y con lógica de salida normalmente abierta (NO) o normalmente cerrada (NC).
Especificaciones técnicas principales
- Distancia de detección: 5 mm (con una distancia segura de trabajo de 0 a 4 mm).
- Objeto estándar de detección: Hierro de 18 x 18 x 1 mm.
- Voltaje de operación: 10 a 30 V DC.
- Consumo de corriente: ≤ 8 mA sin carga.
- Corriente de carga: Máximo 100 mA a 24V/30V DC.
- Dimensiones físicas: Cuerpo rectangular compacto de 18 x 18 x 34 mm (algunas fichas indican la superficie como 17x17mm).
- Superficie de detección: Superior (Top surface).
- Grado de protección: Certificación IP67
, haciéndolo altamente resistente al agua y al polvo.
- Método de cableado: Modelo de cable flexible precableado de 4 hilos (Ø4.2 x 2 metros).
Características destacadas
- Doble indicador LED: Cuenta con luces LED integradas para verificar cómodamente el estado y la operación del sensor en tiempo real.
- Fácil instalación: Su carcasa incluye un orificio ovalado que simplifica el ajuste de posición durante el montaje.
- Seguridad: Incorpora supresor de picos de voltaje (sobretensión) y protección contra sobrecargas.
| Modelo / Tipo | NPN.O. / NC PNP NO / NC |
|---|---|
| Modelo | Sensor de proximidad inductivo rectangular |
| Distancia de detección | 5 mm |
| Distancia de detección segura | 0 ~ 4 mm |
| Objeto de detección estándar | Hierro 18 x 18 x 1 mm |
| Dirección de detección | Superficie frontal |
| Histéresis | ≤10% de la distancia de detección |
| Tiempo de respuesta | 500 Hz |
| Tensión de funcionamiento | CC 12 ~ 30V |
| Consumo actual | ≤ 8 mA sin carga |
| Corriente de carga | 100 mA máx. a 24 V CC |
| Voltaje residual | ≦ CC 2V |
| Resistencia de aislamiento | 20 MΩ mín. (500 V CC) |
| Resistencia a la tensión | 1000 V CA 60 Hz durante 60 segundos |
| Temperatura de operación | -20℃ ~ +60℃ |
| Grado de protección | IP67 |
| Método de cableado | Ø4,2 x 2 m / 4 cables |
| Peso | 60 g |
