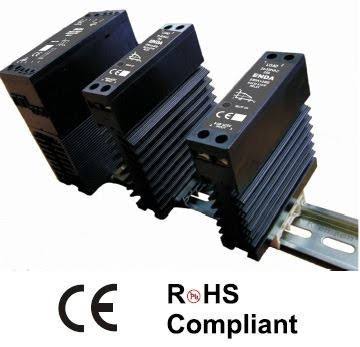

SSR 25A DC/AC ERDA1-425Z
SSR C/DISIPADOR 25A DC/AC ENDA. IN: 8-30VAC-DC, OUT: 50-480VAC. MODELO: ERDA1-425Z
El ENDA ERDA1-425Z es un relé de estado sólido (SSR) monofásico diseñado para montaje en riel DIN (TH35).
Es ampliamente utilizado en la automatización industrial para la conmutación de cargas resistivas o inductivas de manera silenciosa y duradera.
Especificaciones Técnicas
| Parámetro | Detalle |
|---|---|
| Marca / Fabricante | ENDA |
| Tipo de Dispositivo | Relé de Estado Sólido (SSR) Monofásico |
| Tipo de Montaje | Riel DIN TH35 (incluye disipador de calor integrado) |
| Voltaje de Entrada (Control) | 8 – 30V AC/DC (Encendido: >6V, Apagado: <2V) |
| Corriente de Carga Máxima | 25 A |
| Voltaje de Carga (Salida) | 50 – 480V AC (frecuencia de 50/60 Hz) |
| Tipo de Conmutación | Cruce por cero (Zero-cross) (reduce el ruido electromagnético) |
| Grado de Protección | IP20 |
Características Principales
- Indicador LED: Cuenta con un LED de estado visual que se ilumina cuando el voltaje de control supera los 6V.
- Protección integrada: Incluye un varistor interno para mitigar picos de tensión dañinos (sobretensiones transitorias).
- Compatibilidad: Aunque es un módulo monofásico, se pueden utilizar tres unidades en paralelo para conmutar cargas trifásicas.
